パネルの背面に補強盛土を行います。今回、土質試験の結果で現場発生土は
盛土材として使用できなかったので、良質土を砕石会社から購入して使用しました。
１層30ｃｍで盛土材を敷均し・転圧をして仕上げていきます。

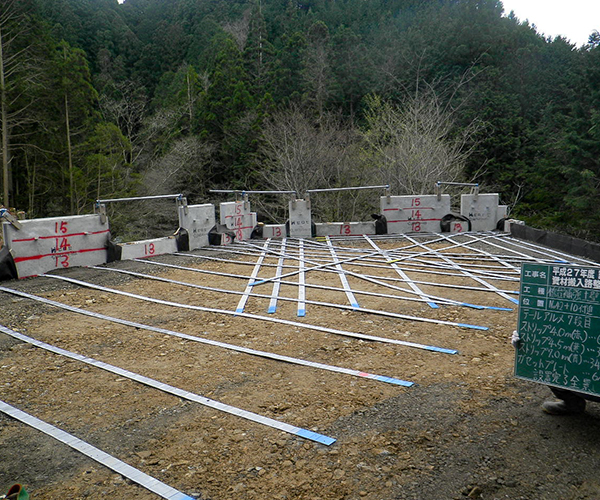

盛土をパネルの背面にあるストリップ取付箇所の高さまで施工し、
敷設面を凹凸が無いように仕上げ、ストリップを敷設します。
基本的には補強盛土とストリップの敷設を繰り返して積上げていきます。
このストリップと盛土材の摩擦抵抗によって、土の移動を拘束し、
安定した垂直盛土を構築できます。テールアルメの特徴です。

基本的にパネルの高さは、標準タイプとハーフタイプの二種類しかないので
天端の高さ調整として笠コンクリートが必要になります。

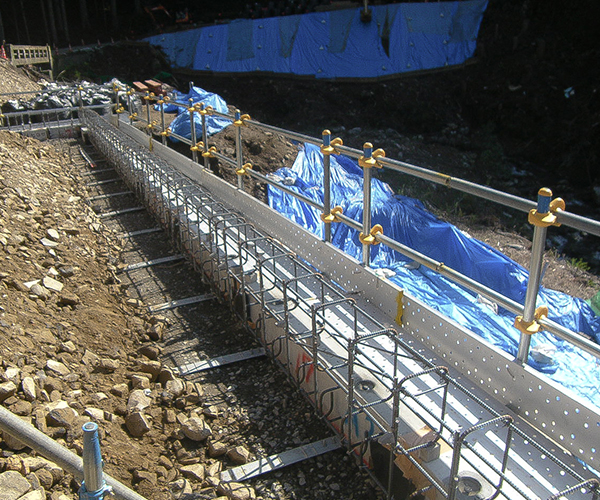

テールアルメの最上パネルには、笠コンクリートの鉄筋組立用にアンカー筋が背面に出ているので、
そのアンカー筋に鉄筋を固定して組立をします。

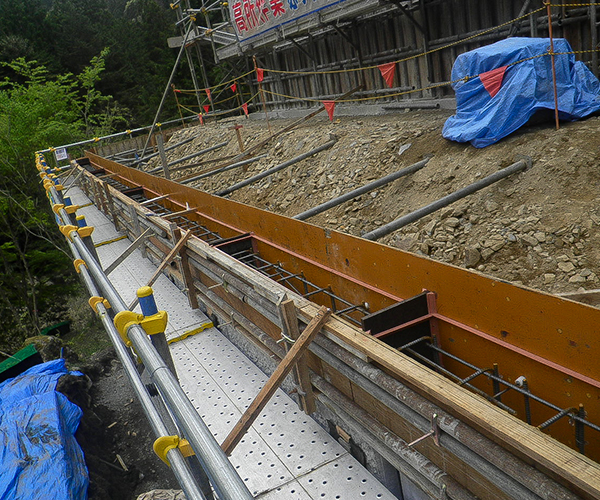

型枠組立してコンクリート打設を行い、所定の強度がでるまで養生します。

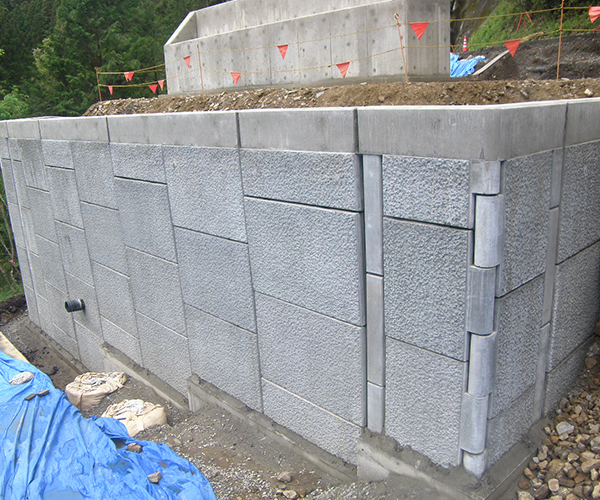

笠コンクリートの天端高まで盛土すれば、テールアルメの完成です。

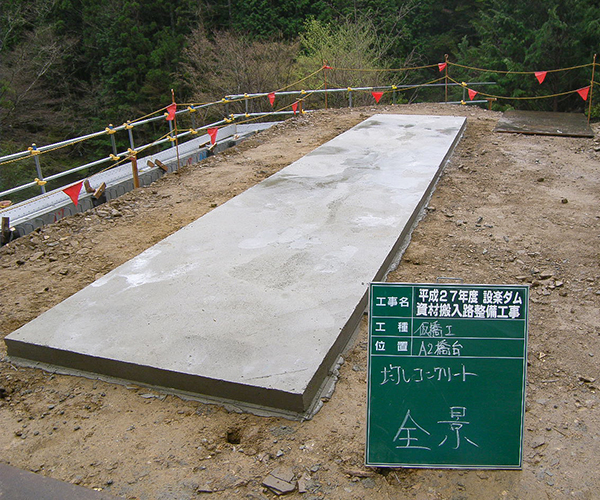

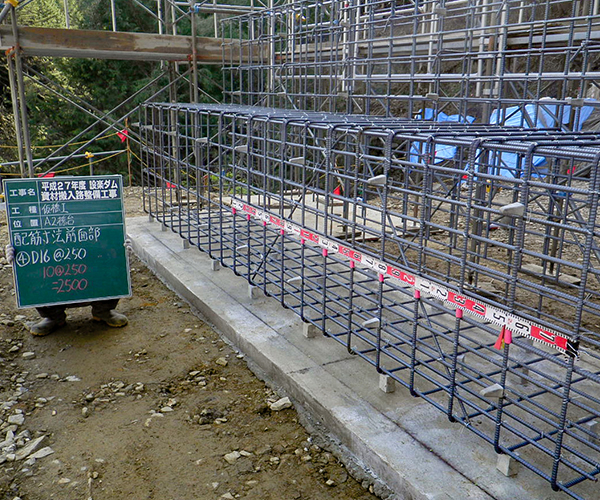

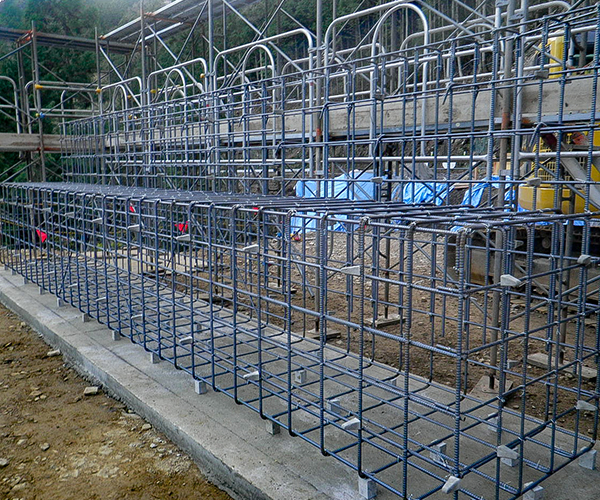

橋台の鉄筋組立や型枠組立を行う際に、土の上だと凸凹で施工が困難であり、
また、構造物の位置や高さの目安が分からないため、均しコンクリートを施工しました。
均しコンクリートの上に墨ツボで構造物の位置を印をしたり、高さを明記することで
計画通りに鉄筋・型枠組立をすることができます。
